Gdy mamy bardzo złożony rysunek i niekoniecznie warsty są klarownie przypisane do psozczególnych elelemtnów trudno je wyizolować i edytować. Załóżmy że na rysunku mamy na różnych warstwach HATCH-e, którym chcemy przypisac dana warstwę lub je poprostu edytować we właściowaściach.
Komenda FILTER umożliwi nam wyselekcjonowanie elementów spełniających nasze wymagania/ założenia które poddają sie filtrowaniu.

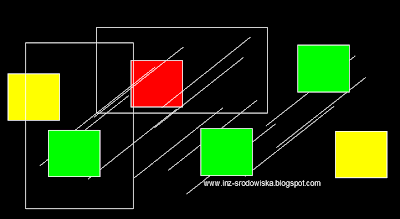

Na przykładzie przedstawionym poniżej wyfiltrujemy jedynie HATCH -e zielone i nadamy inne właściwości. W dużych rysunkach możemy mieć setki bloków opisowych, szrafur itp
Komenda FILTER

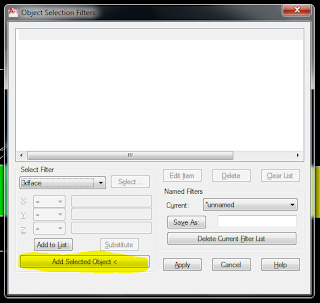

Pojawia sie okno dialogowe. Wybieramy element po właściwościach którego cchemy wyfiltrować elementy znajdujące się w naszym rysunku.
Wybieramy nasz zielony HATCH w oknie powyżej widzimy jego właściwości. Modyfikując je możemy wyfiltrować elementy w różnych kombinacjach, Nas interesują tylko HATCH-e zielone więc tylko ten ogólny filtr zostawiamy w oknie.
Wyfiltrowane elementy można edytować : nadać im inny kolor, warstwe lub je usunąć
